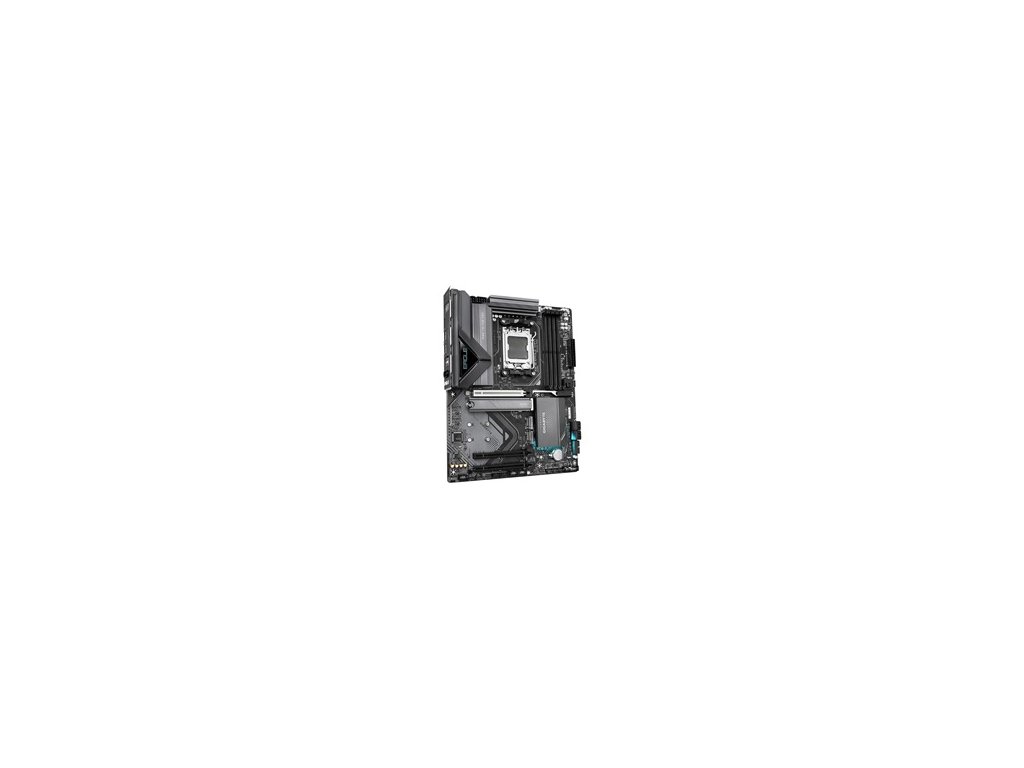

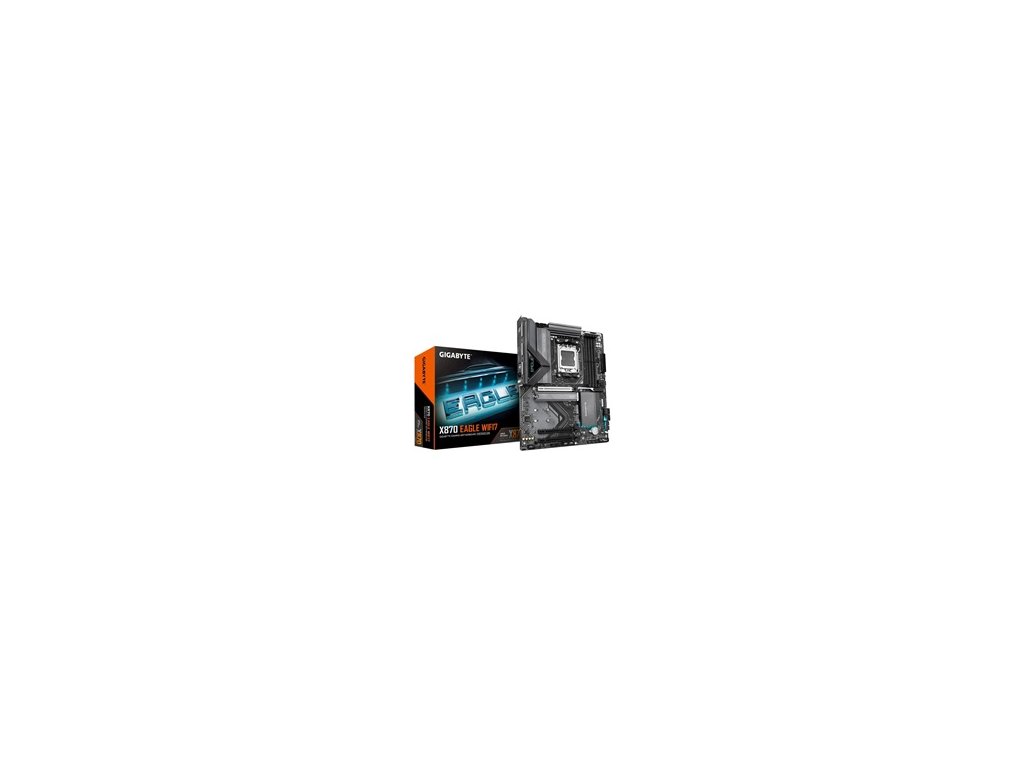

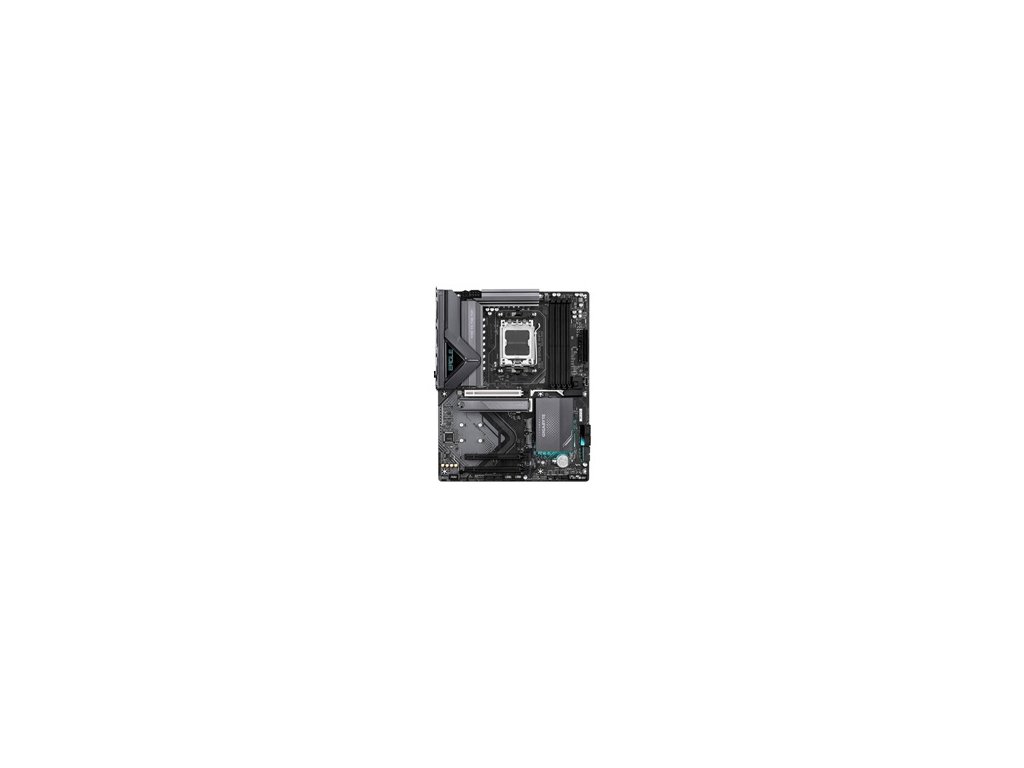

GIGABYTE MB Sc AM5 X870 EAGLE WIFI7, AMD X870, 4xDDR5, 1xHDMI, 2xUSB4, WiFi

CPU

AMD Socket AM5, podpora pre:
AMD Ryzen™ 9000 Series Processors/
AMD Ryzen™ 8000 Series Processors/
AMD Ryzen™ 7000 Series Processors
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)

Chipset

AMD X870

Memory

Podpora DDR5 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky s podporou do 256 GB (64 GB na jeden DIMM) systémovej pamäti
Dvojkanálová architektúra pamäte
Podpora neECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora AMD EXtended Profiles pre Overclocking (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäti môže ovplyvniť podporované typy pamäte, dátové rýchlosti (sťahovanie) a počet DRAM modulov, viac informácií nájdete v "Memory Support List" na webovej stránke GIGABYTE.)

Integrovaná grafika

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics + riadič ASMedia USB4:
- 2 x USB4 USB Type-C porty, podporujú USB4 a DisplayPort video výstupy s maximálnym rozlíšením 3840x2160@240 Hz
* Podpora DisplayPort 1.4 a HDR.
Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1, HDCP 2.3 a HDR.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek Audio CODEC
Vysokokvalitný audio kodek
2/4/5.1/7.1 kanálov
* Funkcionalitu audio konektorov môžete zmeniť pomocou softvéru zvuku. Na nastavenie 7.1-kanálového audia pristupujte ku konfiguračnému softvéru zvuku.

LAN

Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- 802.11a, b, g, n, ac, ax, be, podpora pre pásma 2.4/5/6 GHz
- BLUETOOTH 5.4
- Podpora pre bezdrôtový štandard 11be 160MHz
Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- 802.11a, b, g, n, ac, ax, be, podpora pre pásma 2.4/5/6 GHz
- BLUETOOTH 5.4
- Podpora pre bezdrôtový štandard 11be 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)
* Funkcie Wi-Fi 7 vyžadujú Windows 11 SV3 na správnu funkciu. (Nie je k dispozícii žiadny ovládač pre Windows 10.)
** Kanály Wi-Fi 7 na 6 GHz pásme sú dostupné podľa pravidiel jednotlivých krajín.

Expanzné sloty

1 x PCI Express x16 slot (PCIEX16), zabudovaný v CPU:
AMD Ryzen™ 900/7000 Series Processors podporujú PCIe 5.0 x16 režim
AMD Ryzen™ 8000 Series-Phoenix 1 Processors podporujú PCIe 4.0 x8 režim
AMD Ryzen™ 8000 Series-Phoenix 2 Processors podporujú PCIe 4.0 x4 režim
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Pri inštalácii iba jednej grafickej karty použite PCIEX16 slot.
Čipová sada:
- 2 x PCI Express x16 sloty, podporujú PCIe 3.0 a bežia v režime x1 (PCIEX1_1/2)

Úložiskové rozhranie

1 x M.2 konektor (M2A_CPU), zabudovaný v CPU, podpora Socket 3, M kľúč, typ 25110/22110/2580/2280 SSD:
AMD Ryzen™ 9000/7000 Series procesory podporujú PCIe 5.0 x4/x2 SSD
AMD Ryzen™ 8000 Series-Phoenix 1 Procesory podporujú PCIe 4.0 x4/x2 SSD
AMD Ryzen™ 8000 Series-Phoenix 2 Procesory podporujú PCIe 4.0 x4/x2 SSD
1 x M.2 konektor (M2C_SB), zabudovaný v čipovej sade, podporuje Socket 3, M kľúč, typ 25110/22110/2580/2280 PCIe 4.0 x2 SSD
1 x M.2 konektor (M2B_SB), zabudovaný v čipovej sade, podporuje Socket 3, M kľúč, typ 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSD
* M2B_SB konektor zdieľa šírku pásma s M2C_SB konektorom. Pri inštalácii PCIe SSD do M2C_SB pracuje M2B_SB v režime až x2.
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD úložiská
* RAID 5 je dostupný iba pre AMD Ryzen™ 9000 Series procesory.
Podpora RAID 0, RAID 1 a RAID 10 pre SATA úložiská

USB

CPU + riadič USB4 od ASMedia:
- 2 x USB4 USB Type-C porty na zadnom paneli
CPU:
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
- 1 x USB 3.2 Gen 1 port na zadnom paneli
CPU + USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada:
- 1 x USB Type-C port s podporou USB 3.2 Gen 2x2, dostupný cez vnútorný USB header
- 4 x USB 3.2 Gen 1 porty (2 na zadnom paneli, 2 cez vnútorný USB header)
- 4 x USB 2.0/1.1 porty cez vnútorné USB headers

Interné I/O konektory

1 x 24-pin ATX hlavný napájací konektor
1 x 8-pin ATX 12V napájací konektor
1 x 4-pin ATX 12V napájací konektor
1 x CPU ventilátorový header
1 x CPU ventilátor / vodná chladiaca čerpadlový header
4 x systémové ventilátorové headers
3 x adresovateľné RGB Gen2 LED pásikové headers
1 x RGB LED pásikový header
4 x SATA 6Gb/s konektory
3 x M.2 Socket 3 konektory
1 x predný panelový header
1 x audio header pre predný panel
1 x USB Type-C header s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header
1 x tlačidlo napájania
1 x tlačidlo resetu
1 x jumper reset
1 x jumper na vymazanie CMOS

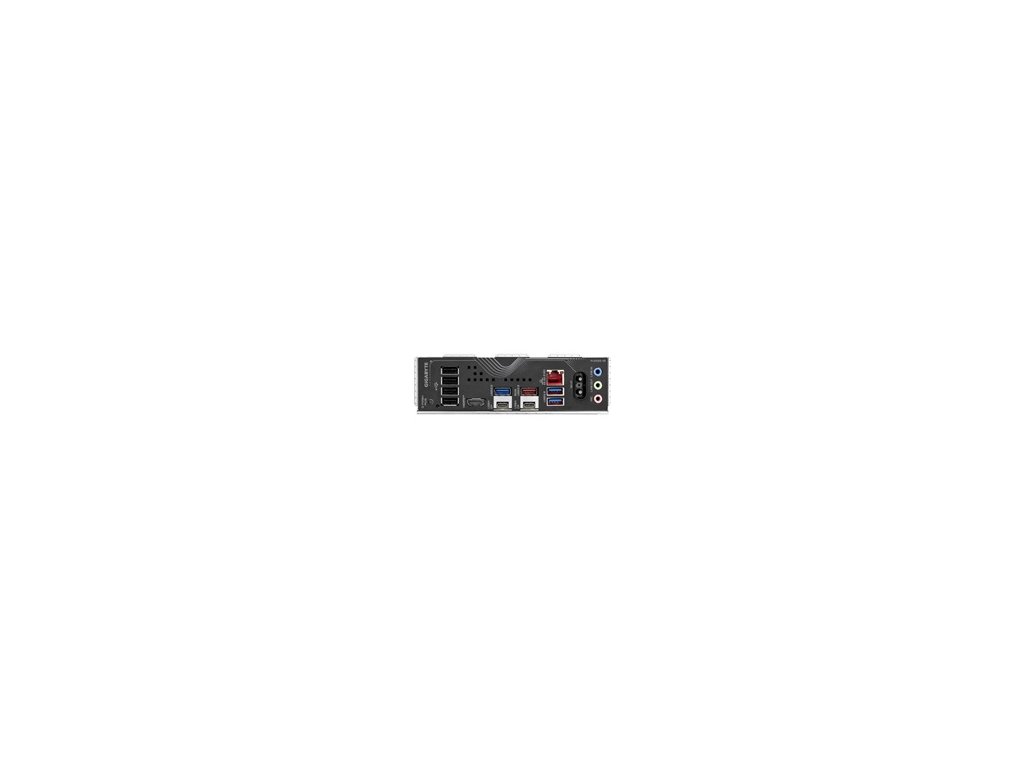

Pripojenia na zadnom paneli

1 x tlačidlo Q-Flash Plus
2 x konektor antény (2T2R)
1 x HDMI port*
2 x USB4 USB Type-C porty (DisplayPort*)
1 x USB 3.2 Gen 2 Type-A port (červený)
3 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x audio konektory
* Skutočná podpora sa môže líšiť v závislosti od CPU.

I/O Controller

iTE I/O Controller čip

H/W Monitoring

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody v chladiacom systéme
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) závisí od použitého ventilátora (čerpadla).

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne vlastnosti

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie každého softvéru sa tiež môžu líšiť v závislosti od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup

Dodávaný softvér

Norton Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora pre Windows 11 64-bit

Formát

ATX Formát; 30,5cm x 24,4cm
