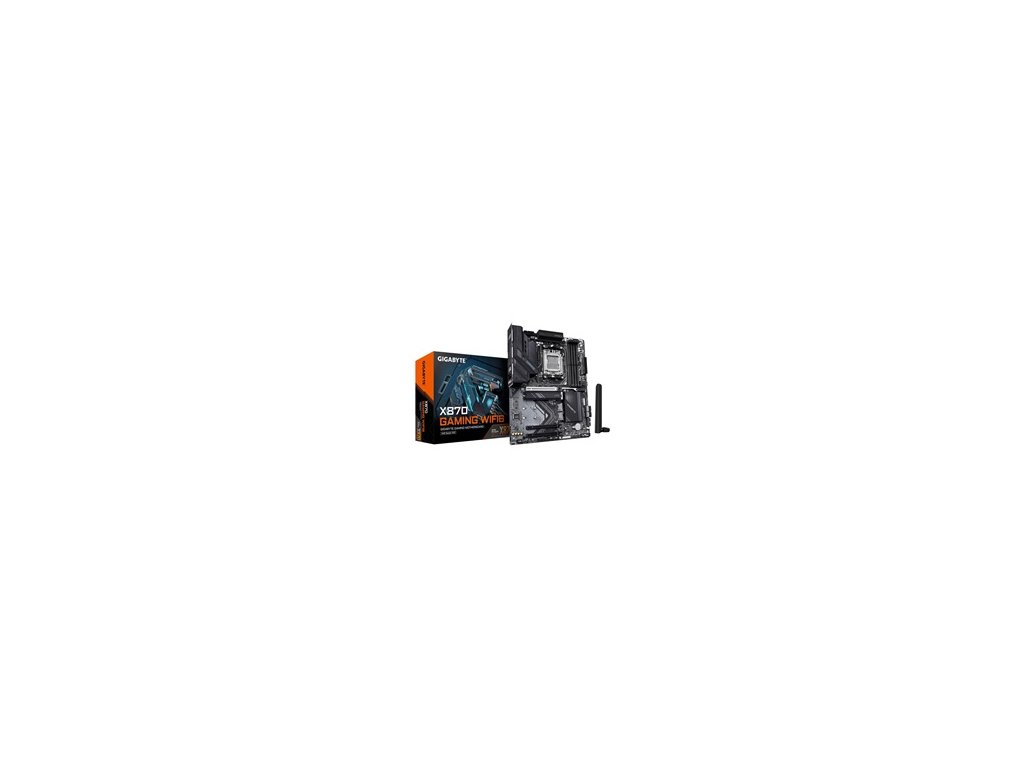

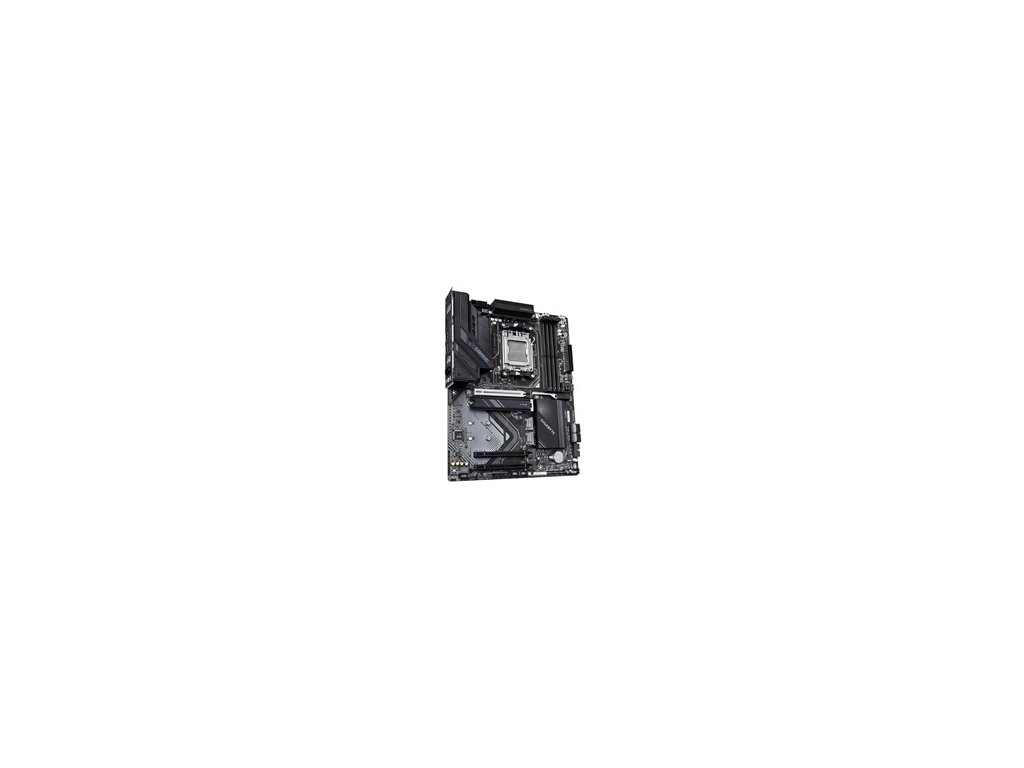

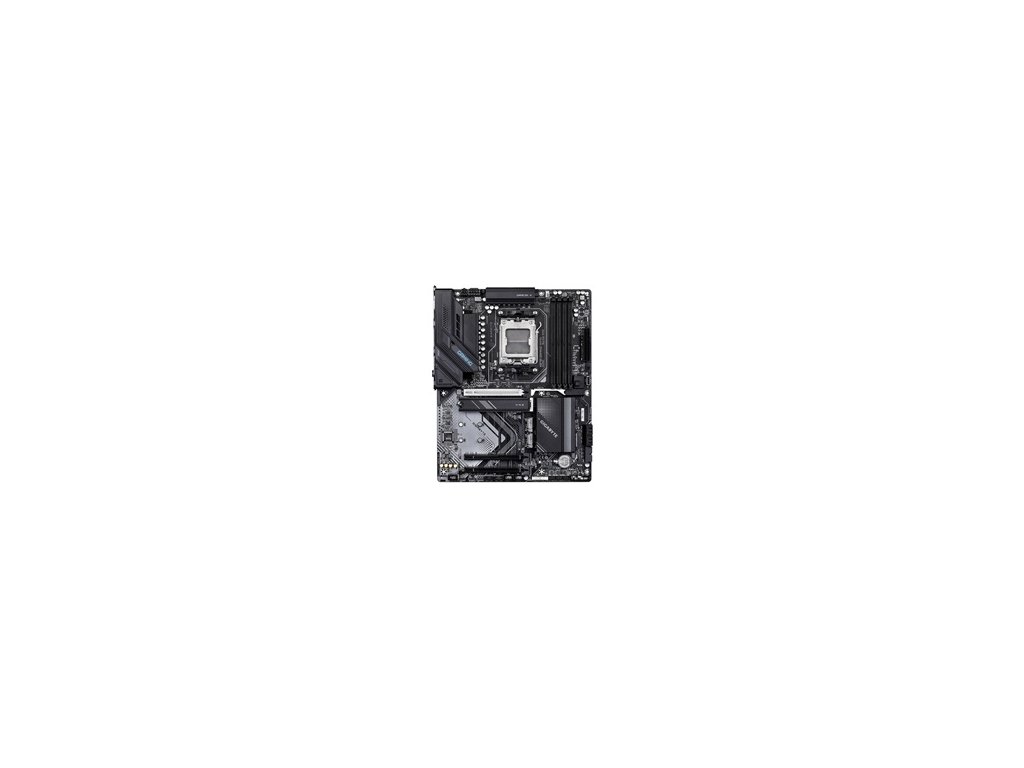

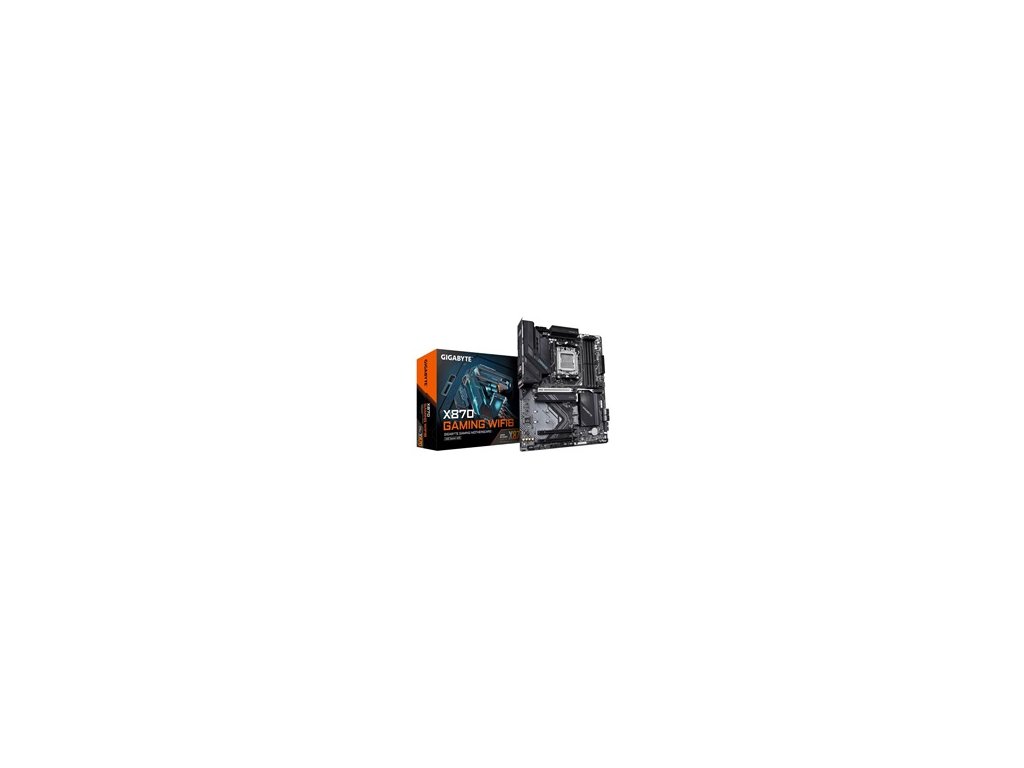

GIGABYTE MB Sc AM5 X870 GAMING WF6, AMD X870, 4xDDR5, 1xHDMI, 2xUSB4, WiFi

CPU

AMD Socket AM5, podpora pre:
Procesory AMD Ryzen™ 9000 Series /
Procesory AMD Ryzen™ 8000 Series /
Procesory AMD Ryzen™ 7000 Series
(Pre najnovší zoznam podporovaných CPU navštívte web GIGABYTE.)

Chipset

AMD X870

Pamäť

Podpora pre DDR5 8200(OC)/8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/ 6000(OC)/5600(OC)/5200/4800/4400 MT/s pamäťové moduly
4 x DDR5 DIMM zásuvky s podporou systémovej pamäte do 256 GB (64 GB na jeden DIMM)
Dvojkanálová architektúra pamäte
Podpora pre non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 moduly
Podpora pre AMD EXtended Profiles for Overclocking (AMD EXPO™) a Extreme Memory Profile (XMP) moduly
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamätí, dátové rýchlosti a počet DRAM modulov, pre viac informácií navštívte „Memory Support List“ na webovej stránke GIGABYTE.)

Integrovaná grafika

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics+ASMedia USB4 Controller:
- 2 x USB4 USB Type-C porty, podpora USB4 a DisplayPort výstupov a maximálne rozlíšenie 3840x2160@240 Hz
* Podpora pre DisplayPort 1.4 verzia a HDR.
Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x HDMI port, podporujúci maximálne rozlíšenie 4096x2160@60 Hz
* Podpora pre HDMI 2.1 verzia, HDCP 2.3 a HDR.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.
(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek Audio CODEC
Vysokorozlišovacie audio
2/4/5.1/7.1-kanálov
* Funkciu audio jacku môžete zmeniť pomocou softvéru pre audio. Pre konfiguráciu 7.1-kanálového zvuku, pristúpte k softvéru pre nastavenie audio.

LAN

Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

Realtek Wi-Fi 6 RTL8851BE (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, podpora pre 2.4/5 GHz frekvenčné pásma
- BLUETOOTH 5.3
- Podpora pre 11ax 80MHz bezdrôtový štandard
(Priama dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)

Rozširujúce sloty

1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU:
Procesory AMD Ryzen™ 900/7000 Series podporujú PCIe 5.0 x16 režim
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x8 režim
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4 režim
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Ak máte nainštalovanú iba jednu grafickú kartu, uistite sa, že ju inštalujete do PCIEX16 slotu.
Čipová sústava:
- 2 x PCI Express x16 sloty, podpora PCIe 3.0 s prevádzkou na ×1 (PCIEX1_1/2)

Úložiskové rozhranie

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110/22110/2580/2280 SSDs:
Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 5.0 x4/x2 SSD
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSD
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4/x2 SSD
1 x M.2 konektor (M2C_SB), integrovaný v chipsetu, podpora Socket 3, M key, typ 25110/22110/2580/2280 PCIe 4.0 x2 SSD
1 x M.2 konektor (M2B_SB), integrovaný v chipsetu, podpora Socket 3, M key, typ 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSD
* M2B_SB konektor zdieľa šírku pásma s M2C_SB konektorom. Keď je v M2B_SB nainštalovaný PCIe 4.0 x4 SSD, bude M2C_SB konektor nedostupný.
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD zariadenia
* RAID 5 je dostupný len pre procesory AMD Ryzen™ 9000 Series.
Podpora RAID 0, RAID 1 a RAID 10 pre SATA zariadenia

USB

CPU+ASMedia USB4 kontrolér:
- 2 x USB4 USB Type-C porty na zadnom paneli
CPU:
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
- 1 x USB 3.2 Gen 1 port na zadnom paneli
Čipová sústava+2 USB 2.0 huby:
- 8 x USB 2.0/1.1 portov (4 na zadnom paneli, 4 dostupné cez interné USB hlavičky)
Čipová sústava:
- 1 x USB Type-C port s podporou USB 3.2 Gen 2x2, dostupný cez internú USB hlavičku
- 4 x USB 3.2 Gen 1 porty (2 na zadnom paneli, 2 dostupné cez interné USB hlavičky)
- 4 x USB 2.0/1.1 portov dostupných cez interné USB hlavičky

Interné I/O konektory

1 x 24-pinový ATX hlavný napájací konektor
1 x 8-pinový ATX 12V napájací konektor
1 x 4-pinový ATX 12V napájací konektor
1 x CPU ventilátorová hlavička
1 x CPU ventilátor/čerpadlo vodného chladenia hlavička
4 x systémové ventilátorové hlavičky
3 x adresovateľné RGB Gen2 LED pásky hlavičky
1 x RGB LED páska hlavička
4 x SATA 6Gb/s konektory
3 x M.2 Socket 3 konektory
1 x predná panelová hlavička
1 x predná panelová audio hlavička
1 x USB Type-C hlavička s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 1 hlavička
4 x USB 2.0/1.1 hlavičky
1 x Trusted Platform Module hlavička (Len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)

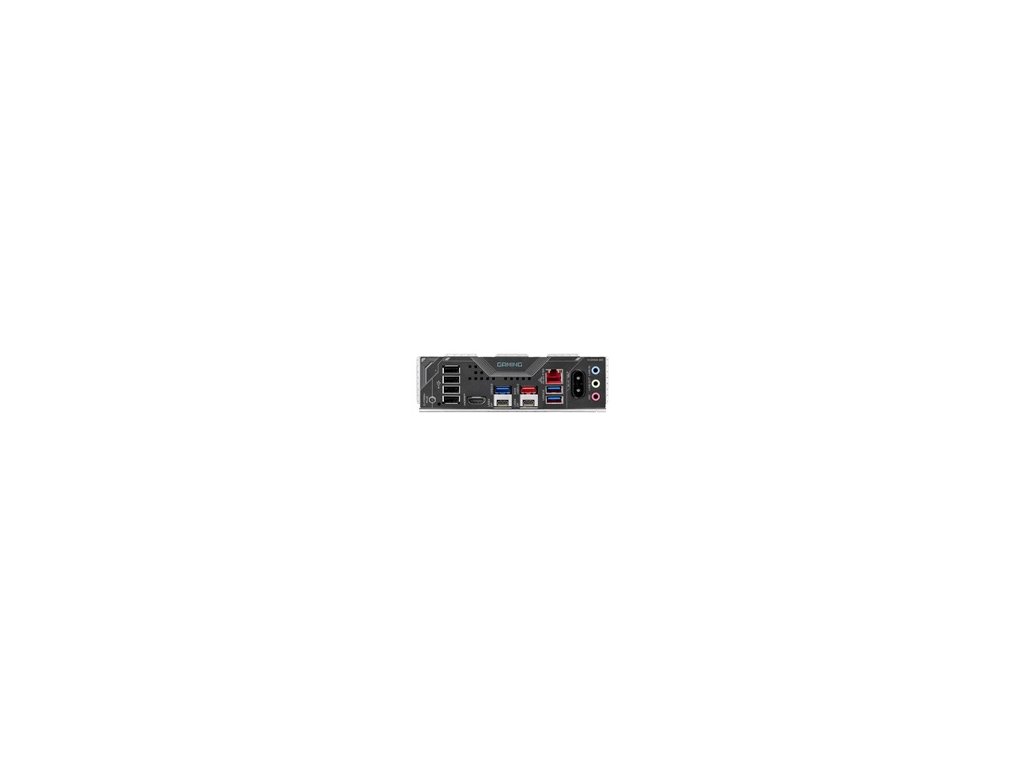

Zadné konektory panelu

1 x tlačidlo Q-Flash Plus
2 x SMA konektory antén (2T2R)
1 x HDMI port (Poznámka)
2 x USB4 USB Type-C porty (DisplayPort (Poznámka))
1 x USB 3.2 Gen 2 Type-A port (červený)
3 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x zvukové zásuvky
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

I/O kontrolér

iTE I/O Controlled Chip

Sledovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody vodného chladenia
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) bude závisieť od inštalovaného ventilátora (čerpadla).

BIOS

1 x 256 Mbitové flash pamäťové čip
Využitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne vlastnosti

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup

Bundlový softvér

Norton Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit

Tvarové prevedenie

ATX formát; 30,5 cm x 24,4 cm
